구조 해석의 최강자 ADINA의 Connector Element를 이용한 Advanced Structural Modeling 예제 안내

관리자
2020-11-25
조회수 36



구조, 열, CFD, EM,

FSI, TMC, 다중 물리학을 위한
< 포괄적인 유한 요소 시스템 ADINA >




사례 소개 : ADINA의 Connector Element를 이용한

고급 구조 모델링

이번 뉴스레터에서는[구조, 열, CFD, EM, FSI, TMC, 다중 물리학을 위한
포괄적인 유한 요소 시스템 ADINA ]
소개와 활용 사례에 대해 안내드리고자 합니다.
ADINA 소개

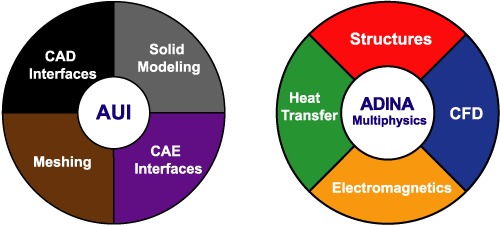

<그림1> ADINA 구성 모듈



ADINA System은 구조, 유체, 열전달, 전자기, 다중물리의 포괄적인 유한 요소 분석을 위한 단일시스템 프로그램입니다.

ADINA R&D는 1986년 Dr. K.J. Bathe 의해 설립 되어 유체, 구조, 열 전달, CFD, 전자기학 등에 대한

선형, 비선형 유한요소분석을 독점적으로 발전시키고 있습니다.



유체-구조 상호작용(fluid-structure interaction)이나 열-기계 결합(thermo-mechanical coupling)과 같이

다중 물리학의 포괄적인 분석을 제공하며, 몇몇의 비선형 구조 해석을 Simens-NX Natran의 solution 601/701로 제공합니다.



ADINA는 효율적인 유한요소과정에 기반을 둔 넓은 범위의 수용력을 가지고 있어 종종 지진에 대한

다리의 동적 분석, 생물의학, 원자로 설계 등과 같이 신뢰성이 매우 중요한 경우에 적용됩니다.

Use Case : ADINA의 Connector Element를 이용한 고급 구조 모델링

복잡하고 값 비싼 솔리드 요소 모델을 동등한 기계적 응답을 갖는 '구조 요소'로 대체한다면 비용과 시간을 절약할 수 있습니다.


빔, 트러스 및 스프링 요소는 친숙한 몇 가지 예시이며 여러 상황에서 사용할 수 있습니다. 그러나 일반적인 부싱, 베어링, 볼 조인트, 구조 부품 등의 응답은, 서로 다른 자유도에서 서로 다른 잠재적인 비선형 강성 또는 감쇠 응답으로 더욱 복잡해 질 수 있습니다. 이러한 경우는 전통적인 구조 요소로는 정확하게 모델링 할 수 없으며, ADINA의 새로운 'Connector Element'는 사용자에게 이러한 경우 및 기타 많은 도구를 제공하기 위해 개발되었습니다.



*Connector Element란?

선형 또는 비선형 재료 특성을 갖는 2- 노드 대 변위 일반화 된 스프링 / 댐퍼 요소입니다. 또한, 강체 운동에 대해 상대 절점 위치 및 방향 (로컬 변위 및 회전)이 변경되지 않고 유지되고 요소의 내부 힘이 강체 운동과 함께 변형되도록 사용자 정의 대류 로컬 좌표계를 보유합니다. 즉, 모델링되는 구조의 응답은 강체 운동 아래 유지됩니다. 예를 들어, 완충 장치를 모델링하는 Connector Element를는 방향에 관계없이 동일한 응답 (부착 된 로컬 좌표계와 비교하여)을 예측합니다.

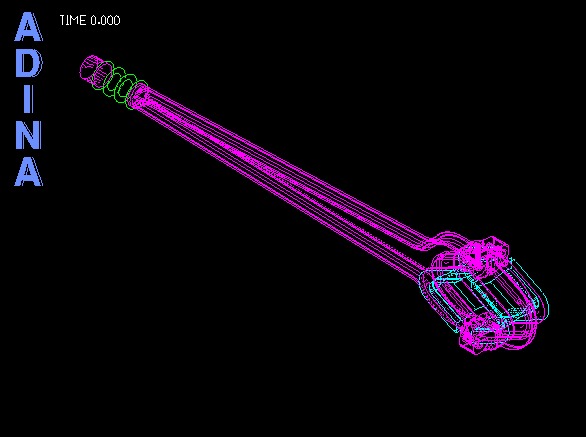

이번 예제에서는 소개시켜드린 ADINA의 Connector Element를 이용한 고급 구조 모델링 사례를 만나보실 수 있습니다. 연결 부싱으로 완성된 경트럭 서스펜션 구성 요소의 3D 솔리드 유한 요소 모델이 equivalent structural response을 제공하는 3 개의 커넥터 요소를 사용하여 대체 될 수 있음을 보여줍니다.

Use Case 해석 내용 자세히 >>
ADINA 사례 더 알아보기 >>

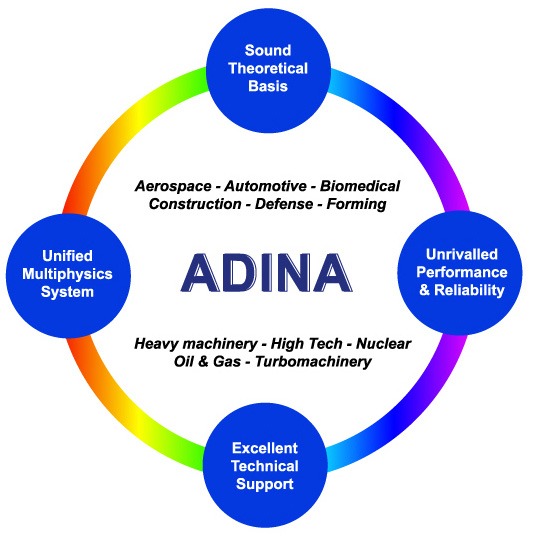

ADINA 특징 및 장점


구조 , 열 전환 , CFD, EM, FSI, Multiphysics
통합된 시스템
CAD 및 다른 프로그램의
pre/post-processors 에 대한 인터페이스
풍부한 예제 및 자료
– 구조 , 열 , 유체 , 전자기적 , 유체 – 구조 상호작용 , 다중물리학 분석이 통합된 하나의 프로그램 시스템으로 결합되어 모델링을 더욱 편하고 효율적으로 하게 도와줍니다 .– I-DEAS NX, Femap, Nastran, EnSight, CAD 프로그램들과 인터페이스가 가능합니다 .– 많은 간행물에서 ADINA 분석으로 얻은 결과를 인용하여 이용자들에게 다양한 분야 모두에 적용된 ADINA 의 풍부한 자원을 보여줍니다 .
최신식 기능과 신뢰성훌륭한 기술적 지원전 세계적 network
– 우리의 많은 경험에 기초한 엄격한 테스트는 프로그램의 훌륭한 해석과 어디와도 비교할 수 없는 신뢰성에 기여합니다 .– 우리 스태프들은 모두 엔지니어링 분야의 학위를 가지고 있으며 , 그들의 기술과 통찰력은 우리의 고객을 지원하는 큰 힘입니다 .– 관심이 있는 분은 누구든지 국제적 network 를 통해서 또는 직접적으로 ADINA license 를 받을 수 있습니다 .
ADINA 자세히 보기 >>
